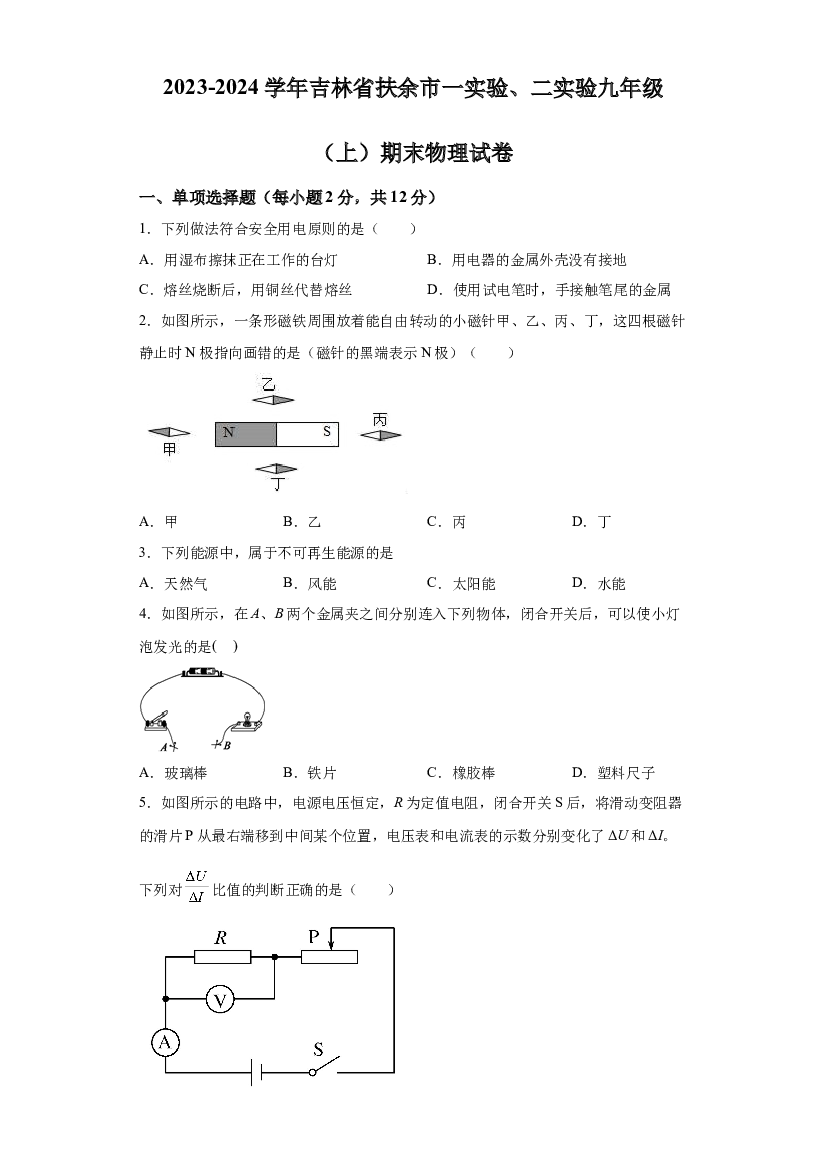

吉林松原市扶余市一实验、二实验2023-2024学年九年级上学期期末物理试题

2023-2024 学年吉林省扶余市 一 实验、二实验九年级（上）期末物理试卷 一、单项选择题（每小题 2 分，共 12 分） 1 ．下列做法符合安全用电原则的是（　　） A ．用湿布擦抹正在工作的台灯 B ．用电器的金属外壳没有接地 C ．熔丝烧断后，用铜丝代替熔丝 D ．使用试电笔时，手接触笔尾的金属 2 ．如图所示， 一 条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时 N 极指向画错的是（磁针的黑端表示 N 极）（　　） A ．甲 B ．乙 C ．丙 D ．丁 3 ． 下列能源中，属于不可再生能源的是 A ． 天然气 B ． 风能 C ． 太阳能 D ． 水能 4 ．如图所示，在 A 、 B 两个金属 夹之间 分别连入下列物体，闭合开关后，可以使小灯泡发光的是 (      ) A ．玻璃棒 B ．铁片 C ．橡胶棒 D ．塑料尺子 5 ．如图所示的电路中，电源电压恒定， R 为定值电阻，闭合开关 S 后，将滑动变阻器的滑片 P 从最右端移到中间某个位置，电压表和电流表的示数分别变化了 Δ U 和 Δ I 。下列对 比值的判断正确的是（　　） A ．变大 B ．不变 C ．变小 D ．先变大再变小 6 ．某同学在做 “ 调节灯泡亮度 ” 的电学实验时 ，电路如图所示，电源电压恒为 4.5 V ，电 压表量程为 “0 ～ 3 V ” ，滑动变阻器规格为 “20Ω 1 A ” ，灯泡 L 标有 “2.5 V 1.25 W ” 字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是 A ．灯泡的最小功率是 B ．该电路的最大功率是 C ．电路中电流变化的范围是 D ．滑动变阻器阻值变化的范围是 二、填空题（每空 1 分，共 18 分） 7 ．许多人都喜欢在家里插一束香水百合，使自己的室内弥漫着百合花的香味，这是由于 造成的；贴对联时，用胶水将对联贴到墙上，是因为分子间存在 的缘故。 8 ．《流浪地球》影片开创了我国科幻片的新纪元，影片讲的是太阳的生命即将终结，人类带着地球流浪的故事。在太阳内部，发生 （选填 “ 核裂变 ” 或 “ 核聚变 ” ）产生光和热。 9 ．在大数据、 云计算 的当今时代，计算机通过光纤接入互联网，光纤的作用是 （选填 “ 输电 ”“ 通信 ” 或 “ 导热 ” ），光 （选填 “ 属于 ” 或 “ 不属于 ” ）电磁波． 10 ．新能源电动汽车在节能减 排技术 上不断改进，采用了能量回收系统。汽车下坡时，电动机会自动切换成发电机进行发电，并将电能储存在电池中，从而达到 “ 刹车 ” 保持匀速行驶的目的，储电过程把 能转化为 能，电动机能自动切换成发电机是由于它们有共同的构造是 。 11 ．如图的 A 点是灯头接导线的螺丝。当电路中的开关 S 闭合时，灯泡正常发光；当电路中的开关 S 断开时，用试电笔接触 A 点， 试电笔 （选填 “ 会 ” 或 “ 不会 ” ）亮；站在地面上的人用手接触电路中的 A 点 （选填 “ 会 ” 或 “ 不会 ” ）触电。 12 ．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表 V 1 和 V 2 的指针位置完全一样，如图乙所示，则 L 2 两端的电压为 V ， L 1 两端的电压为 V ． 13 ． 一只标有 ” 8V 0.4A ” 的小灯泡，接在电源电压为 12V 的电路中，为使其正常发光，应串联一个 Ω 的电阻；该电阻通电 10s 所产生的热量是 J ． 14 ．小明利用图甲所示的电路探究 “ 通过导体的电流与电阻的关系 ” ，根据实验的数据绘出了 I - 图像，如图乙所示，分析图像可知，当导体的电阻为 Ω 时，通过它的电流为 0.2A ；当电流分别为 0.25A 和 0.5A 时，接入电路的导体的电阻之比为 。 15 ．如图所示电路，电源电压保持不变， R 1 为定值电阻。闭合开关 S ，将滑动变阻器 R 2 的滑片在 ab 间滑动时，发现电流表示数从 0.2A 变为 0.4A ，电压表示数改变了 4V 。由此可判断在这一过程中，滑动变 阻器连入电路的阻值 （选填 “ 变大 ” 或 “ 变小 ” ），定值电阻 R 1 的电功率变化了 W 。 三、计算题（每小题 5 分，共 10 分） 16 ． 如图所示电路，闭合开关 S 后，电压表 V 的读数为 9V ，电压表 V 1 的读数为 5V ，若电阻 R 1 =10Ω ，求： （ 1 ）通过 R 1 的电流； （ 2 ） R 2 的阻值． 17 ．如图所示，电源电压恒定，小灯泡标有 “6V 3W” 的字样，当开关 S 1 闭合， S 2 断开时，小灯泡正常发光，当开关 S 1 、 S 2 都闭合时，电流表示数为 0.6A （灯丝电阻不变）。求： （ 1 ）小灯泡正常发光时的电流是多大？ （ 2 ）当 S 1 、 S 2 都闭合时，电路的总功率是多大？ 四、简答题（每小题 2 分，共 6 分） 18 ． 2020 年 8 月至 10 月，第四届中国绿化博览会在黔南州首府都匀市举办。其中， 绿博园 景观湖区由一岛两湖组成，设四处滨湖生态湿地，湖上设六座景观桥。请从物理学的角度分析，为什么提倡在城市中兴修湿地公园？ 19 ． 物理知识在现实生活中有广泛的应用：运送汽油的油罐车都有一条拖地的铁链，请你运用电学知识解释
